10KV的高壓無功自動補償裝置(也稱高壓電容補償柜),采用優質三相高壓電力電容器,具有介質耗損小,體積小,運行溫度低,提高功率因數顯著等優點。廣泛應用于冶金、礦山、建材、石化、給排水等行業的大功率高壓電機設備上,與電機并聯運行,節省能源,穩定電壓,改善電網質量。

高壓無功自動電容補償柜的補償原理是把具有容性負荷的裝置與感性負荷并聯接在同一電路,當容性負荷釋放能量時,感性負荷吸收能量;而感性負荷釋放能量時,容性負荷卻在吸收能量,能量在兩種負荷之間互相交換.這樣,感性負荷所吸收的無功功率可由容性負荷輸出的無功功率中得到補償,這就是他的補償原理。

出掉水印高壓無功自動電容補償柜

高壓無功自動電容補償柜的技術參數

額定電壓:6KV 10KV

交流電壓取樣:100V(PT二次線電壓)

交流電流取樣:0-*(如PT取10KV側二次A、C線電壓時,CT應取B相相交流)

電壓整定值:6-6.6KV 10-11KV可得

電流互感器變比:200-500A/*可得

動作間隔時間:1-60分可調

動作需系統穩定時間:2-10可調

功率因數整定:0.8-0.99可調

正常工作溫度:-15-50℃,相對濕度<85%,海拔2000m

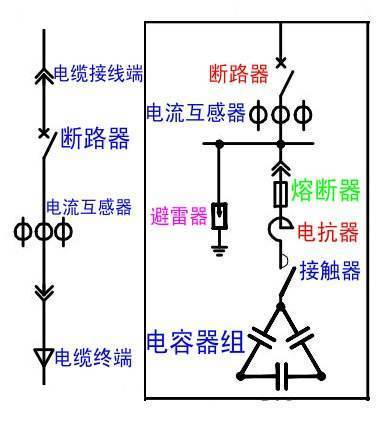

高壓無功自動電容補償柜的工作原理圖如下:

高壓無功自動電容補償柜的工作原理圖

高壓無功自動電容補償柜的性能特點:

1、采用優質三相高壓電力電容器,具有介質損耗小、體積小、運行溫度低、重量輕等特點;

2、電容器內置放電電阻,使裝置脫離電網后,5分鐘內將殘余電壓降至50V以下;

3、功率因數可提高到0.95以上,降低無功功率;

4、具有高壓帶電顯示和電磁鎖,確保設備可靠運行和人身安全。
